直線電機加減速曲線
在機械自動化設備的設計中，時間節拍是一個很重要的考慮；如果能縮短節拍時間，就意味著生產效率的提高。節拍時間，可以用加減速曲線來表示。加減速曲線有兩種：梯形和S型，分別應用于不同的使用場合。下面用梯形加減速曲線來進行說明：要實現同樣的節拍時間：同樣的時間走完同樣的行程，絲桿直線電機和平板直線電機的加減速曲線，將有什么不同，并意味著什么：

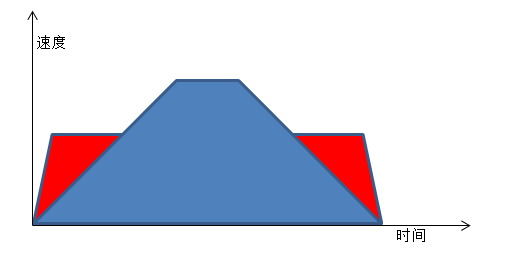

上圖紅色部分的面積和藍色部分的面積，是一樣的，代表的是同樣的節拍時間和節拍行程。

一：絲桿直線電機


紅色部分的曲線為絲桿直線電機的加減速曲線。由于絲桿直線電機的最高線速度收到了限制，一般不可以超過2米每秒；所以就需要在盡量短的時間里，實現快速的加減速，以延長平穩速度運行時間；也就是縮短加減速的時間，延長穩速運行的時間。

二：平板直線電機

平板直線電機，特別適合高速應用，其最高線速度可達10米每秒，詳細說明，請參考：平板直線電機。藍色部分的曲線為滾輪直線導軌的加減速曲線，由于可高速運行，那就可以緩慢加減速，延長加減速的時間。

為了實現同樣行程的同樣節拍時間，平板直線電機需要更快的加減速，這意味著更高的對系統的沖擊力，如果沖擊力過大，將導致整個系統在加減速過程中產生晃動；從這個角度可以說，應用平板直線電機的系統具有更好的穩定性。

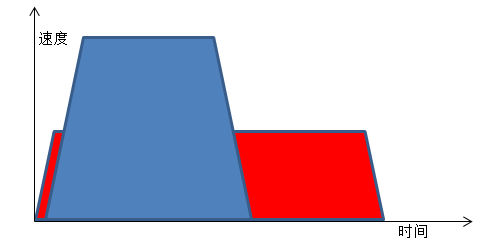

從另外一個角度來看，采用平板直線電機，可以大幅縮短節拍時間，如下圖所示：紅色部分和藍色部分的面積是一樣的，采用的是同樣快慢的加減速，但是代表平板直線電機的藍色部分在時間軸線上的長度縮短了許多，這代表了節拍的大幅縮短：




環形直線電機如何入彎

環形直線電機作為精密環形流水線的核心部件，是由直線電機和弧形導軌組成；滑座如何能夠和直線導軌和弧形導軌都緊密配合，原理如下：

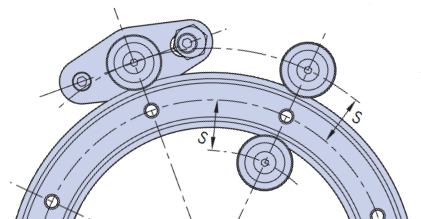

如下圖所示，滑座的四個滾輪在弧形導軌兩側的精密V型面上滾動，每側的兩個滾輪的中心的運動軌跡是同一條弧線，和弧形導軌是同一個圓心的；兩側的兩條弧形運動軌跡，是同圓心的:

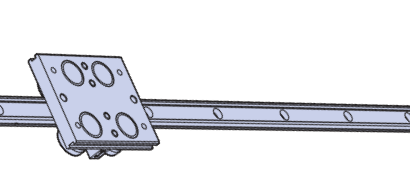

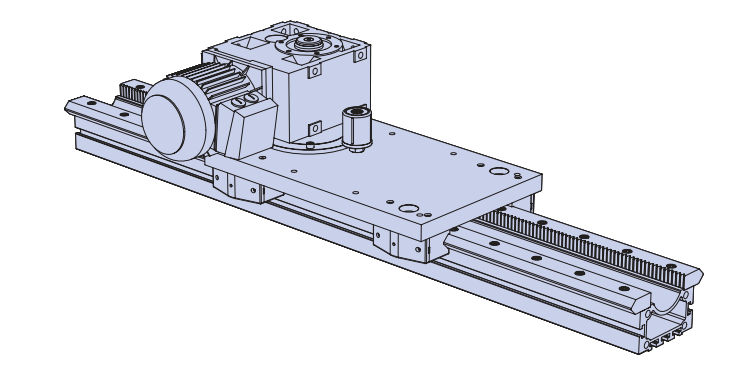

如下圖所示，滑座的四個滾輪在直線導軌精密V型面上滾動，每側的兩個滾輪的中心的運動軌跡，為同一條直線；兩側的兩條運動軌跡，是平行的，之間的距離是恒定的：

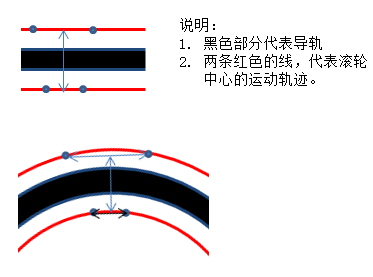

在確定四個滾輪的相對位置時，相當于用兩條平行的直線運動軌跡和兩條同心的弧線運動軌跡相交（相交的位置是有講究的，需要考慮過渡階段的運動特點），兩平行直線間的距離等于兩同心弧線間的距離，這樣四個交點就是滾輪中心的位置；滾輪這么布置時，在直線導軌上和弧形導軌上，滾輪和導軌都緊密配合，沒有間隙的，這就確保了滑臺和直線導軌/弧形導軌分別的緊密配合：

滑臺處于直線導軌和弧形導軌的過渡階段的時候，要如何防止卡住和脫離的發生？
一：滾輪布置：

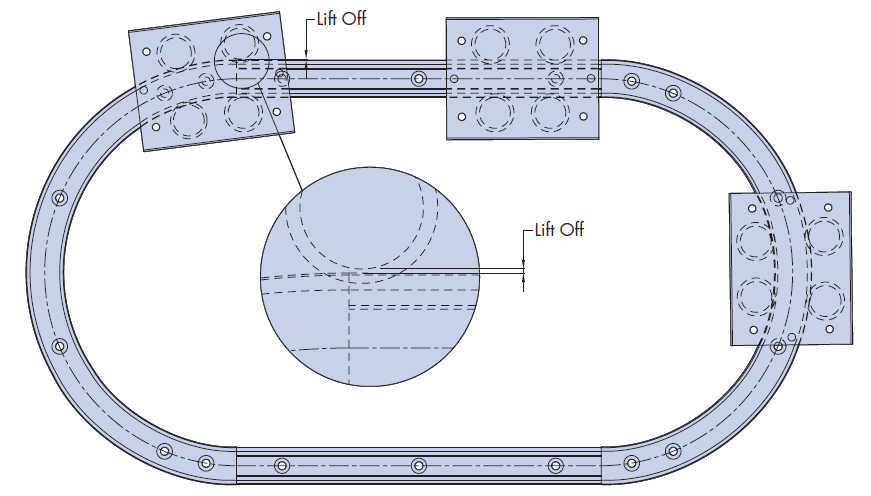

如上圖所示，4個滾輪的中心連起來，并不是一個長方形；如果是長方形的，在過渡階段就會卡死；而是呈現靠外的兩個滾輪的中心距較大，當滑臺從直線導軌進入弧形導軌，或者反過來的時候，會出現滾輪抬起的現象；這樣就不會卡死：

二：直線導軌和弧形導軌的平穩過渡：
為了保證在過渡階段滑塊的順利通過，HEPCO對每根弧形導軌的兩端進行了特殊的專門加工，角度比180度略微小些，靠近端部的兩邊的V型導軌面經過精磨，形成特殊軌跡，確保和直線導軌的接合的平滑；更重要的是，這個特殊軌跡的作用為：滾輪和導軌之間產生間隙的過程時間很短，是漸變的過程，不是突變的，很好的防止了沖擊的產生。即使間隙最大的時候，V型導軌依然卡在滾輪的V型槽里，所以不會發生滑臺脫離的現象。

滑臺在環形導軌上運轉的時候，只有在過渡階段會有微小的間隙產生，其它階段滑臺和導軌之間都是有預緊的緊密配合；可以說，環形導軌不但可以拐彎，而且運行的剛性很好，適合高速應用。
