現代化工業生產越來越復雜，生產一件產品往往需要經過多道工序，工序上的裝配時間加上工序間的流轉時間，就是節拍；如何縮短節拍提高生產效率，縮短工序間流轉時間是一個很好的選擇，提高流轉速度就可很好地實現這一目的。采用環形直線電機，一個滑座代表一道工序，滑座可在環形導軌上快速移動。

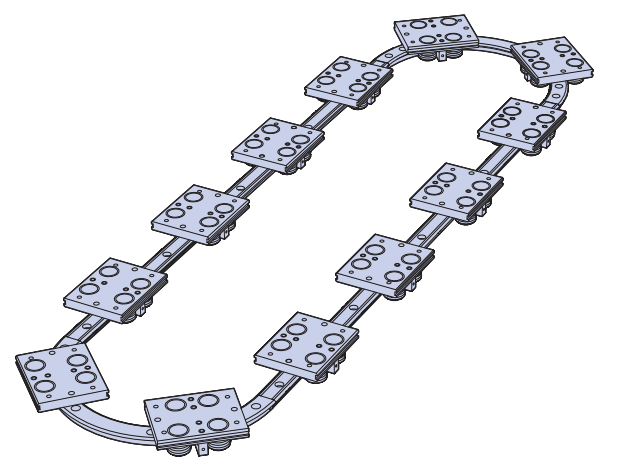

為了滿足精密裝配的要求，工件往往需要安裝于精密工裝夾具中，進行裝配；上料工位的工裝夾具，經過多道工序，到了下料工位；這時為了保證節拍，下料工位上的工裝夾具需要能夠在節拍時間內到達上料工位，重新利用，實現無縫銜接。環形直線電機上的滑座，上面可放置工裝夾具，實現了工裝夾具的循環運動。

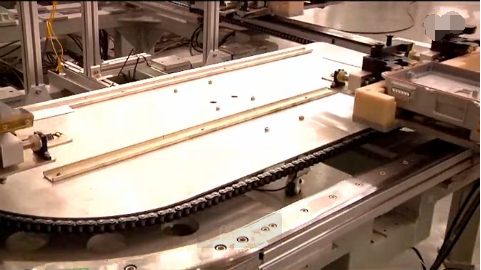

應用案例一：

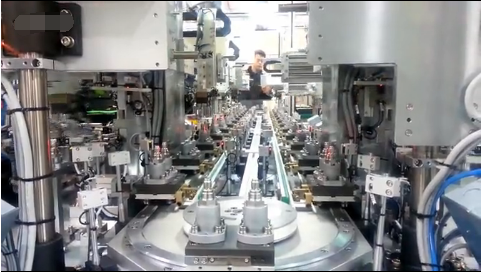

為電子行業應用，機械手和環形直線電機的配合工作的完美應用案例：

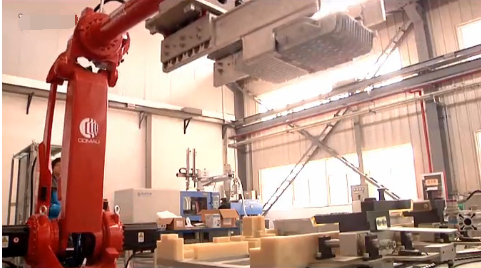

應用案例二：

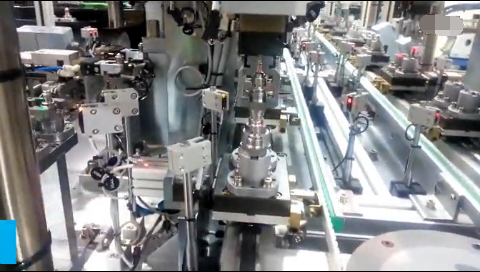

高效汽車零部件環形裝配生產線，進行環形循環自動化裝配/檢測：




和常規的環形直線電機相比，鏈式刀庫應用

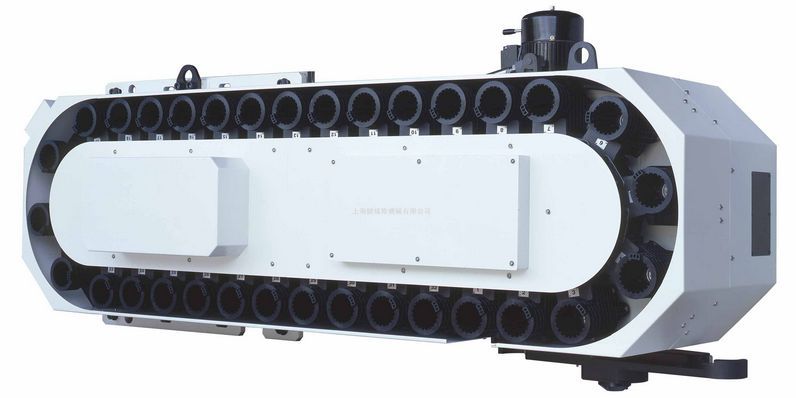

和圓盤式環形直線電機相比，鏈式刀庫具有刀具容量大的優點，但傳統鏈式刀庫的鏈條式結構：刀具相當于放置在鏈條上，鏈條需要來回運動，沒有辦法實現全部鏈條的剛性支承；也就是說，對于鏈條式刀庫來說，鏈條即是承載系統又是傳動系統，這決定了鏈條式刀庫存在著明顯的缺陷：機械剛性差、傳動間隙大，從而造成刀庫定位精度差；為了提高定位精度，需要配套復雜的檢控電路，才能實現快速和精確定位：

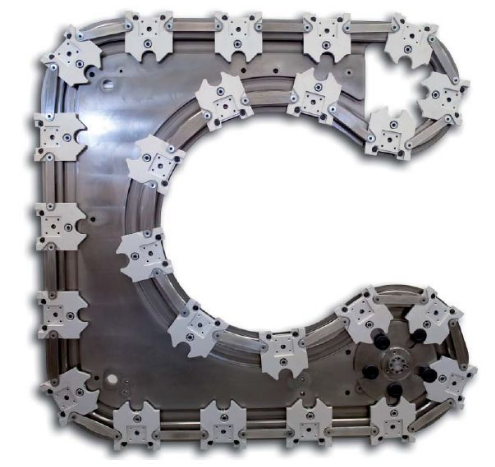

環形直線電機應用于鏈式刀庫中，起了承載系統的作用，由于滾輪環形導軌具有可高速運動和高剛性的優點，確保了加工中心的自動換刀系統可完美實現快速和精確定位，大大提高了加工中心的工作效率：

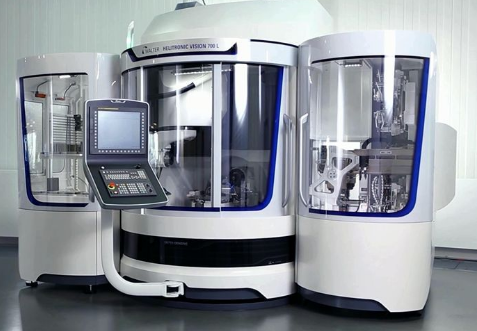

應用三、數控磨刀機；刀庫容量為24把刀：

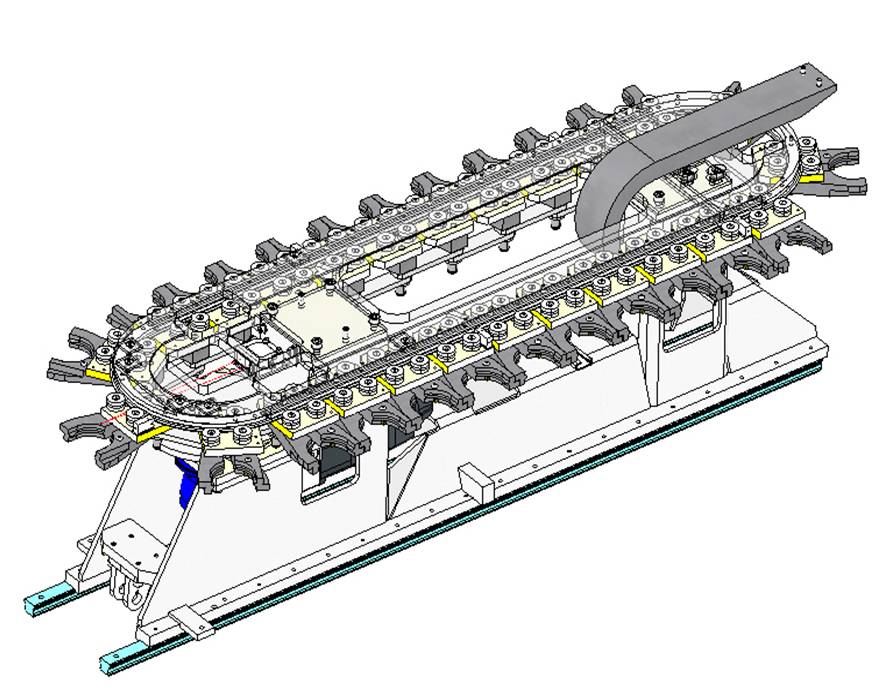

整體圖

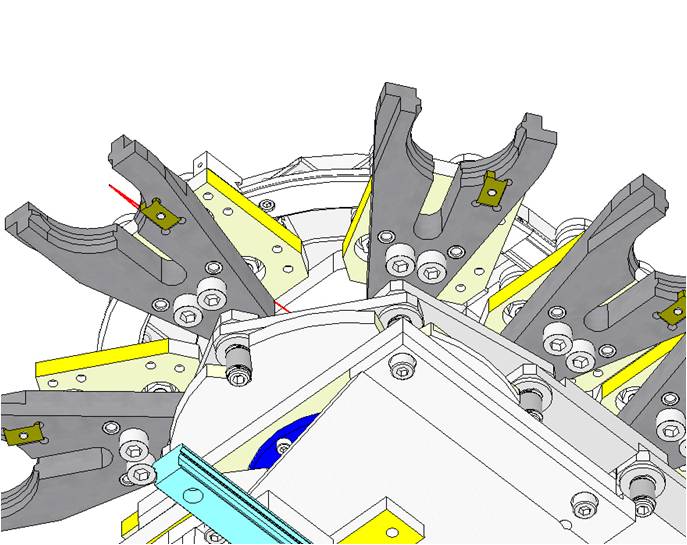

導軌分布情況

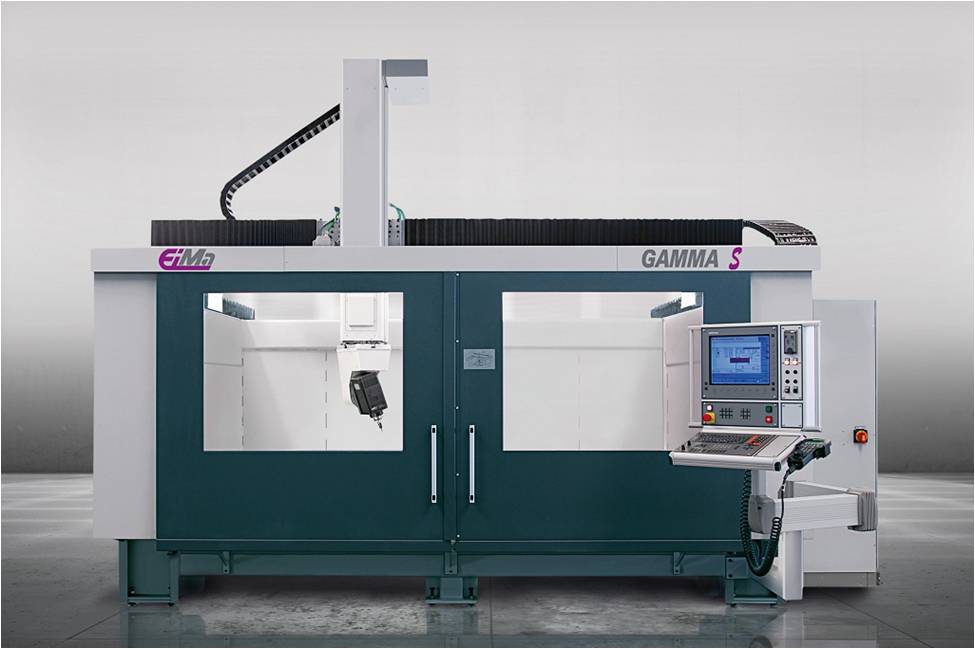

應用四、龍門銑加工中心；刀庫容量為24把刀：



應用的環形導軌為PRT系列的TR25型號，導軌截面寬度為25mm，拐彎直徑為255mm：
