導讀: 環形導軌系統中的圓弧段，不是整90度或整180度的，而是稍微比90度或180度稍微小一點；所以直線段的實際長度，需要比按整90/180度計算出來的長度，稍微長一點。下面以兩圓弧段+兩直...
環形導軌系統中的圓弧段，不是整90度或整180度的，而是稍微比90度或180度稍微小一點；所以直線段的實際長度，需要比按整90/180度計算出來的長度，稍微長一點。下面以兩圓弧段+兩直線段組成的環形導軌系統為例，來說明安裝注意事項：

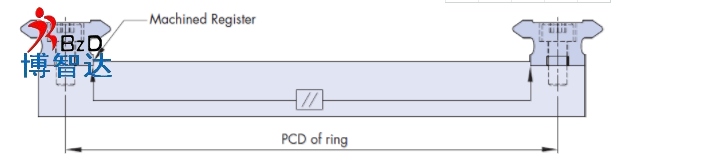

一：先安裝直線段，兩平行安裝直線段之間的距離為圓弧導軌的直徑：

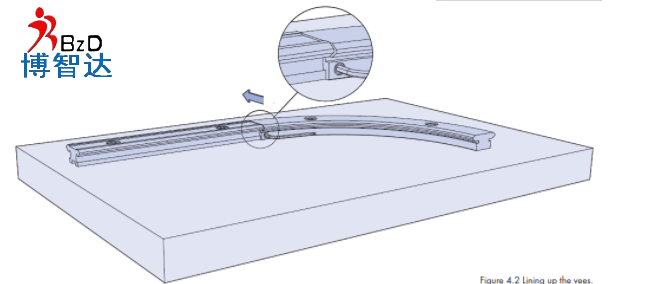

二：安裝圓弧段的時候，需要通過接合部的頂絲機構，把圓弧段的兩端往外頂，和安裝固定好的直線段對齊；注意：是以直線段為基準，讓圓弧段去對齊：
