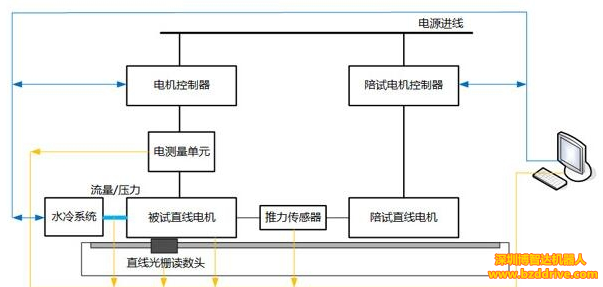

直線電機測試系統主要包括測試平臺、被測電機、電機控制器、共測電機負載、共測電機控制器、推力傳感器、電測單元、水冷系統、上位機等部分。






◆ 試驗平臺：試驗平臺是安裝被測模塊、負載模塊和安全仿佛裝置等部分的基礎。



◆加載裝置:被測直線電機的負載和被測直線電機的控制器是被測直線電機的加載裝置，負責加載。或者，可以安裝可選的交流伺服電機來驅動螺母將扭矩轉換為推力。



　◆ 測量元件：推力測量傳感器，位置測量裝置，溫度、壓力和流量傳感器，電量測量設備。



　◆ 外圍設備：水冷系統、電機控制器、上位機等。

測試系統由上位機控制，上位機控制被測機及配套測試機的運行，測量并采集相關參數，根據測試過程和測試參數自動完成測試，測試結束后輸出測試報告表。





測量部分是直線電機實驗平臺的重要組成部分，所有的測試報告參數都是通過測量部分的測量收集數據完成的。 在各收集參數中采用有效的同步手段，要求保證同步分析要求，此外，輸入的被測定電量在試驗中大范圍地動態變化。要求電量測試系統能采用有效的無縫自動換擋技術，以保證測試范圍廣、精度高。同時，直線電機采用變頻驅動控制，使得現場測試的電磁環境更加復雜。必須采取有效措施來提高電磁兼容性。只要充分考慮這些相關的關鍵因素，選擇合適的測量系統可以確保直線電機的準確測試，并為產品質量保證和推廣提供可靠的數據支持。



以上就是博智達機器人關于直線電機測試系統的相關介紹了，博智達機器人專注直線電機、DD馬達、環形直線電機等設備，歡迎各位來咨詢。
