1.1直線電機的基本結構與工作原理
1.1.1直線電機的基本結構

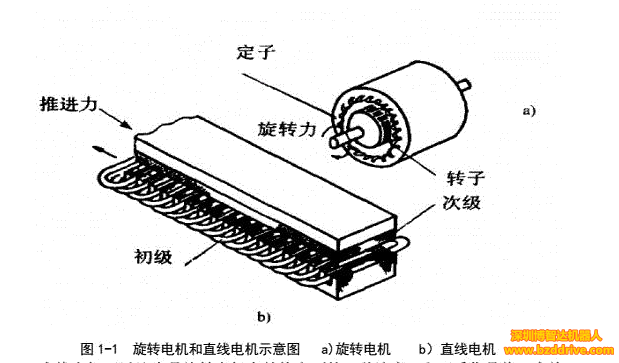

圖1-1所示的a和b分別表示了一臺旋轉電機和一臺直線電機。

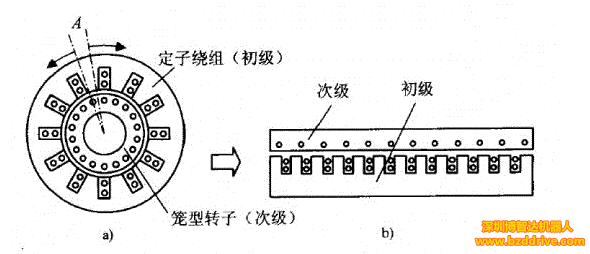

直線電機可以認為是旋轉電機在結構方面的一種演變，它可看作是將一臺旋 轉電機沿徑向剖開，然后將電機的圓周展成直線，如圖1-2所示。這樣就得到了 由旋轉電機演變而來的最原始的直線電機。由定子演變而來的一側稱為初級，由 轉子演變而來的一側成為次級。


圖1-2由旋轉電機演變?yōu)橹本€電機的過程a）沿徑向剖開b）把圓周展成直線

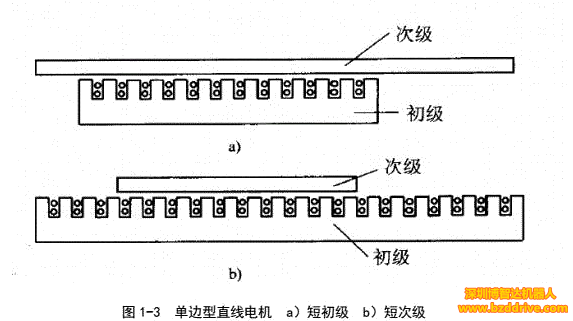

圖1-2中演變而來的直線電機，其初級和次級長度是相等的，由于在運行時 初級和次級之間要做相對運動，如果在運動開始時，初級與次級正巧對齊，那么 在運動中，初級與次級之間互相耦合的部分越來越少，而不能正常運動。為了保 證在所需的行程范圍內，初級和次級之間的耦合能保持不變，因此世界應用時， 是將初級與次級制造成不同的長度。由于段初級在制造成本上，運行的費用上均 比短次級低得多，因此一般采用短初級長次級。如圖1-3所示。

在圖1-3中所示的直線電機中僅在一邊安放初級，對于這樣的結構型式稱為 單邊型直線電機。特點是在初級與次級之間存在著很大的法向吸力，一般這個法 向吸力在鋼次級時約為推力的10倍左右，大多數場合這種吸力是不希望存在的。

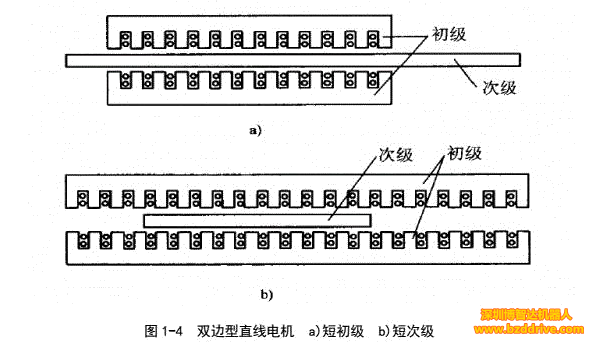

在圖1-4中所示的直線電機在次級的兩邊都裝上了初級。這樣這個法向吸力 就可以相互抵消，這種結構型式稱為雙邊型。
上述介紹的直線電機稱為扁平型直線電機，是目前應用最為廣泛的，除此之外直線電機還可以做成圓筒型（也稱管型）結構，它也可以看作是由旋轉電機演 變過來的，演變過程如圖1-5所示。

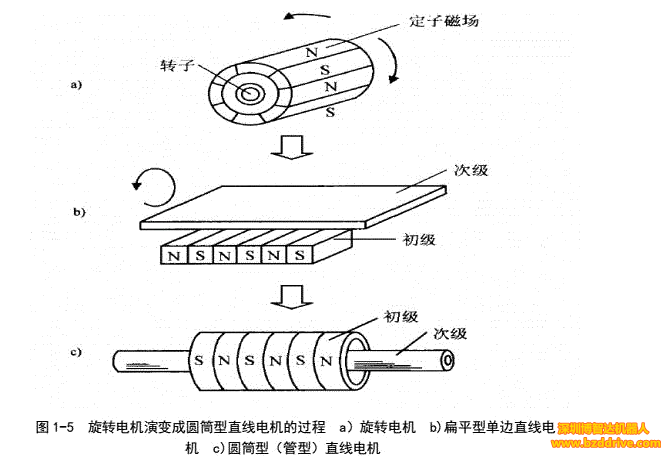

圖l-5a表示一臺旋轉電機以及由定子繞組所構成的磁場極性分布情況：圖 l-5b表示轉變?yōu)楸馄叫椭本€電機后，初級繞組所構成的磁場極性分布情況，然后 將扁平型直線電機沿著和直線運動相垂直的方向卷接成簡形。這樣就構成圖l-5c 所示的圓筒型直線電機。

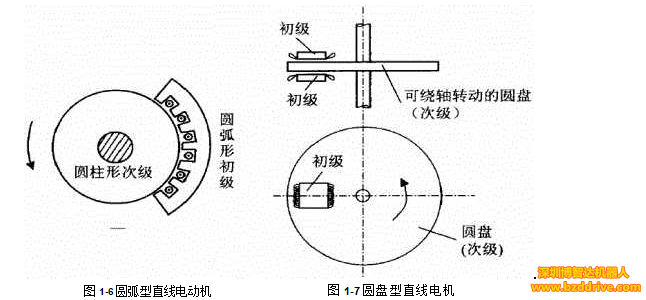

直線電機還有圓弧型和圓盤型結構。所謂圓弧型結構，就是將平板型直線電 機的初級沿運動方向改成圓弧型，并安放于圓柱次級的柱面外側，如圖1-6所示。

圖1-7是圓盤型直線電機，該電機把次級做成一片圓盤，將初級放在次級圓 盤靠近邊緣的平原上，圓盤型直線電機的初級可以是雙面的，也可以是單面的。 圓弧型和圓盤型直線電機的運動實際上是一個圓周運動。
1.1.2直線電機的工作原理
直線電機不僅在結構上相當于是從旋轉電機演變而來的，而且其工作原理也 與旋轉電機相似。

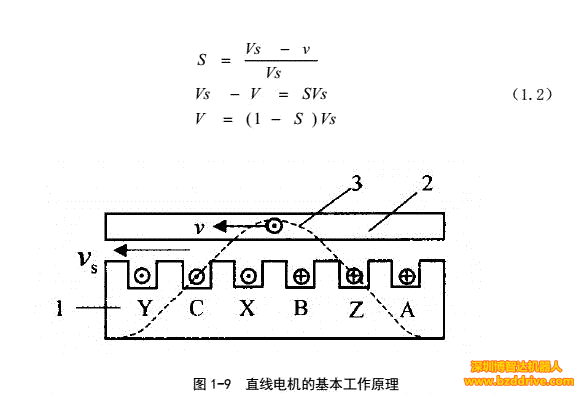

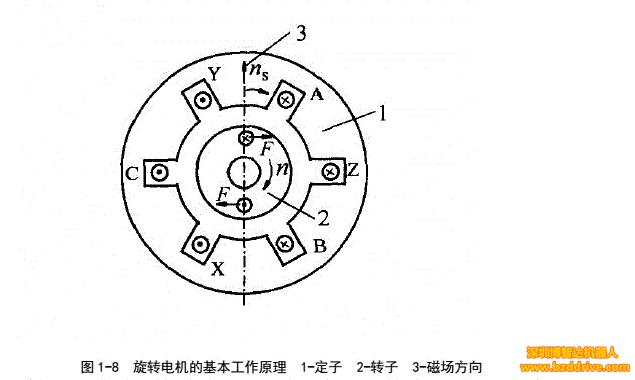

將圖1-8所示的旋轉電機在頂上沿徑向剖開，將圓周拉直，變成了圖1-9所 示的直線電機。在直線電機的三相繞組中通入三相對稱正弦電流后，也會產生氣 隙磁場。當不考慮由于鐵心兩端開斷而引起的縱向邊端效應時，這個氣隙磁場的 分布情況與旋轉電機的相似，可看成沿展開的直線方向呈正弦形分布。當三相電 流隨時間變化時，氣隙磁場將按A、B、C相序沿直線移動。這個原理與旋轉電 機的相似，差異在于：這個磁場是平移的，而不是旋轉的，因此稱為行波磁場。
行波磁場的移動速度與旋轉磁場在定子內圓表面上的線速度是一樣的，即為 Vs (m/s),稱為同步速度，且Vs=2ft (1.1)
再來看行波磁場對次級的作用。假定次級為柵形次級，圖1-9中僅畫出其中 的一根導條。次級導條在行波磁場切割下，將感應電動勢并產生電流。而所有導 條的電流和氣隙磁場相互作用便產生電磁推力。在這個電磁推力的作用下，如果 初級是固定不動的，那么次級就是順著行波磁場運動的方向作直線運動。若次級 移動的速度用V表示，轉差率用S表示，則有

1.2直線電機的分類概述
1.2.1按結構形式分類
直線電機的分類在不同的場合下有不同的分類型式。按其結構型式主要可分 為扁平型、圓筒型（管型）、圓盤型和圓弧型四種。
扁平型直線電機，即為一種扁平的矩形結構的直線電機，如圖l-lb,它有單 邊型和雙邊型之分。每種型式下又分別由短初級長次級或長初級短次級。
圓筒型直線電機，即為一種外形如旋轉電機的圓柱形的直線電機如圖1-5所 示。這種直線電機一般均為短初級長次級型式。
圓盤型直線電機，即為電機的次級是一個圓盤，不同型式的初級驅動圓盤次 級做圓周運動，如圖1-7所示。其初級可以是單邊型也可以是雙邊型。
圓弧型直線電機，如圖1-6所示，它的運動形式是旋轉運動，且與普通旋轉 電機非常接近。圓弧型與圓盤型的主要區別，在于次級的形式和初級對次級的驅 動點有所不同。

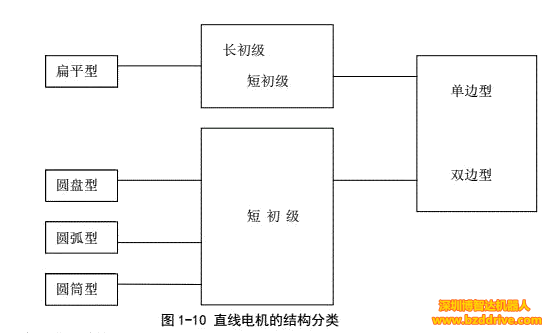

按以上結構型式分類的直線電機相互關系可以圖1-10所示的形式表示。

1.2.2按功能用途分類
直線電機按其功能用途主要可以分為力電機、功電機和能電機。
1. 力電機
力電機是指單位輸入功率所能產生的推力，或者單位體積所能產生的推力， 主要用于在靜止物體上或低速的設備上施加一定的推力的直線電機。它以短時運 行、低速運行為主，例如閥門的開閉、機械手的操作等等。
2. 功電機
功電機主要作為長期連續運行的直線電機，它的性能衡量的指標與旋轉電機 基本一樣。即可用效率、功率因數等指標來衡量其電機性能的優劣。例如高速磁 懸浮列車，各種高速運行的輸送線等等。
3. 能電機
能電機是指運動構件在短時間內所能產生的極高能量的驅動電機，它主要是 在短時間、短距離內提供巨大的直線運動能，例如導彈、魚雷的發射等等。
1.2.3按工作原理分類
直線電機按其工作原理可分為兩個大的方面，即直線電動機和直線驅動器， 直線電動機包括交流直線感應電動機、交流直線同步電動機、直線直流電動機和 直線步進（脈沖）電動機、混合式直線電動機等。直線驅動器包括直線振蕩電動 機、直線電磁螺線管電動機、直線電磁泵、直線超聲波電動機等。
1.3直線電機發展應用的概況
1.3.1世界各國直線電機研究應用的概況
表1.1世界各國直線電機研究應用機構狀況表

國別	機構 （研究起始時間）	研究課題或者成果' 產品	主要代表人
日本：大學 40余所、企	九州大學工學部 （1973 年）	LIM. LSM,磁浮列車	野中作太郎、藤并信男

事業50余家 選擇部分列 出	武藤大學工學部 （1986 年）	LIM、LSM、LDM、LPM 及控制	海老原大樹
	東京大學工學部	LIM、LSM及超導磁浮列車	山村昌' 正田英介、曾根 悟
	信州大學工學部 （1974 年）	UM、LSM、LDM. LPM、LOA 及控制、 檢測、人工心臟等	山田一、肋若弘之
	東京農工大學工學部 （1970 年）	LDM、LSM、電磁泵' 檢測	鹿野快男
	早稻田大學	直線電機及裝置	小貫天
	日本大學工學部 （1980 年）	LIM、磁懸浮搬運，水中' 海洋中用 直技電機	大平鷹一、川西利昌
	鐵道總研	磁懸浮列車
	運輸部	直線電機及在地鐵中的應用
	東芝公司交通' 開發部	LSM,超導磁懸浮山梨線，LIM及搬運 設備產品，電車用LIM等	荻原' 掘上
	宦士電機公司 （1980 年）	LIM、電磁挽拌、LSM、自動升降機' 自動門等產品	井上駿夫' 燙山等
	日本奧德斯 （0TIS）	直線電機電梯產品	大島健二
	日本工器	直線電機空壓機、真空泵等產品
美國	麻省理工學院	直線電機理論研究
	肯塔基大學	直線電機理論研究	S. A. Nasar 等
	西屋電氣公司	LIM及其各種裝置
	ANORAD公司	LDM.無刷LDM等	Chitayat 等
英國	英國皇家學院	直線電機理論研究	E. R. Laithwai te
	威爾斯大學電工' 電子 與系統工程學院	LIM、 LSM. LDM, LPM 等	H. Basa j
	巴斯大學電子電工學 院	LIM、LDM. LPM. LSM基礎理論研究	J. F. Eastham
	直線驅動公司 (Linear Drives Ltd.)	4個系列的各種直線電機產品
德國	亞琛工業大學電機研	UM、LSM、直線電機搬運裝置、常導	G. Henneberger

	究室	磁懸浮等
	不論瑞工業大學	UM、LSM、永磁直線電機、磁浮軸承 等	H.Web
	柏林工業大學	LSM,磁懸浮列車	P.Mnich
	西門子公司 （Demage 公司）	直線電機與磁懸浮列車 三個系列的各種直線電機產品
俄羅斯	俄防爆電氣設備科學 研究院	直線電機驅動煤礦推車、運輸車，直 線電機驅動煤磚成形機，直線電機驅 動提升機
	烏拉爾工業研究所	直線電機驅動傳送帶設備
	列寧格勒礦業學院	各種UM及礦山運輸系統	阿里山大爾
法國	I.N. R. E. T.S	□ M及磁懸浮裝置	J. P. Pascal
加盤大	女王大學應用科學院	直線電機驅動輸送系統，超導磁懸浮 電磁機械基礎理論研究	Tony. R. Ea-stham Graham. E. -Dawson
羅馬尼亞	蒂米什瓦工業研究院	LIM、LPM、LOA理論分析，驅動控制	1. Bolden
烏克蘭	烏克蘭科學院	LPM. LOA及其應用	A. A. Afonin
	基輔電工力學研究所	機械魚的驅動裝置等
	直線感應電動機專門 設計與實驗所	LIM的設計及LIM汽車撞擊試驗線的 制造
南非	開普敦大學電工系	直線電機的理論分析及陣線電機電 梯的研究	J. F. Gi ieras
韓國	漢陽大學電工系	LIM及搬運裝置研究	椎丙一
	韓國電氣研究所	常導崔懸浮列車	申判錫
