本實用新型提供一種風道結構，應用在直線電機驅動器的箱體上，風道結構包括散熱風道和風扇組件：散熱風道包括插片式散熱器和至少一個與所述插片式散熱器相串聯的子風道，插片式散熱器用于與所述箱體傳導熱量;風扇組件設置在散熱風道的一端，風扇組件用于向散熱風道吹風，風扇組件吹出的風從散熱風道的進風口吹入，從散熱風道的出風口流出。本實用新型還涉及一種直線電機。本實用新型的風道結構及直線電機，風道結構設計合理，成本低廉，風道結構設置在直線電機驅動器上，大大提高了插片式散熱器的散熱效率，防止因溫升過高而損壞直線電機驅動器上的元器件，提高了電氣元件的使用壽命和直線電機驅動器的穩定性。



                    實用新型的風道結構一實施列的結構示意圖



                             風扇組件結構示意圖

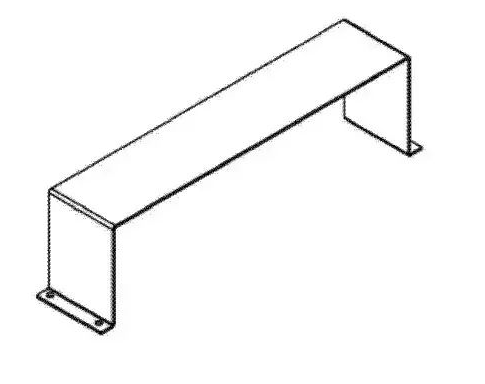

                            第一子風道的結構示意圖

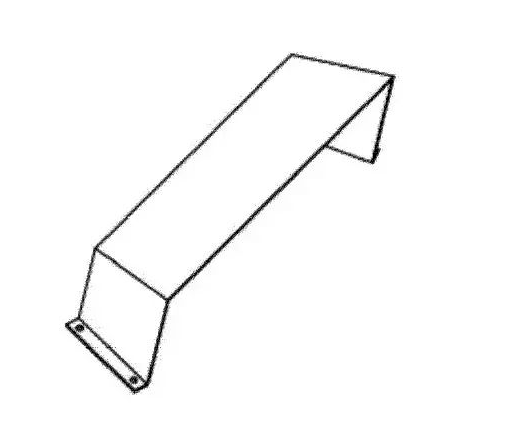

                第二子風道的結構示意圖
