設計直線運動機構的時候，大部分情況下直線導軌都是必須的導向或承載零件。
1. 問題描述
設計中用到直線導軌，但是軸不熱處理沒有硬度不耐用，應該怎么做？
2. 討論
甲按自己設計的經驗說，一般處理到HRC50以上；440C熱處理后實測HRC54-58，SKD-11熱處理后實測HRC60，45鋼淬火后好像是HRC48，如果是小的直線軸承，可以用HSS的標準圓棒。
乙說，可以在這根用于導軌的軸上加裝一個棘輪式的機構，使直線軸承每運行一次，這根導軌軸就轉動一個角度，這樣就能使這根軸的每個面都能均勻的受壓，避免將導軌軸壓出道來；或者用滾壓工藝增強軸的硬度。
甲不同意，舉例說，曾經用步進電機帶動凸輪驅動平臺，行程大概10毫米，電機速度約1000轉每分鐘，同步帶輪傳動比約1：2，工作方式跟縫紉機類似，使用十幾毫米的SKD-11軸，熱處理后HRC60，滑動頻率是每分鐘大約500個來回，每天工作20小時，已經運行一年，還沒有出故障；一般使用直線軸承，徑向力都不會很大，否則容易損壞軸承，徑向力大的話最好用重載荷滑臺。
丙贊成甲的觀點說，一般都處理到HRC=60以上，補充說表面鍍硬鉻0.2以上，表面粗糙度0.8以上，公差g6。

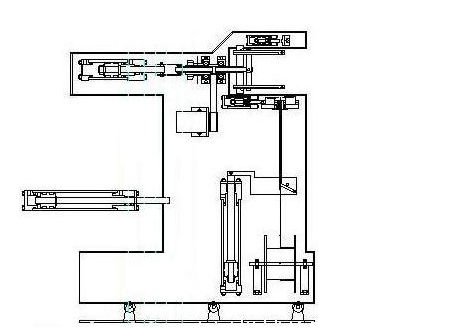

提問者大致明白了，又問道，若是如圖1的大載荷的豎臺，使用氣缸推動，行程200mm，上面安裝有了四個氣缸、一個步進電機和其他一些零件，為保持上述這些零件安裝上后不變形，所以豎臺擬采用5--6毫米的鋼板，整個設備比較重；為提高生產效率，要求運行速度很快，想用直線軸承，又擔心徑向力過大，直線軸承容易損壞；暫時初步設計為V型滑輪組支撐，但精度太低；像這種情況，應該選用什么樣的直線軸承？


圖1 重載豎臺

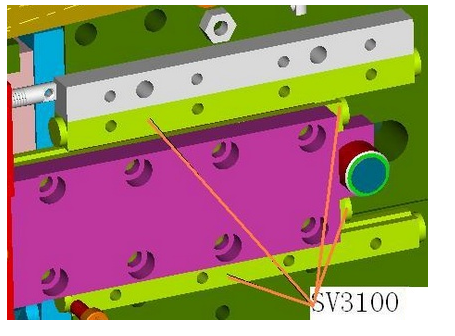

丙說，可以使用交叉滾柱V型滾動直線導軌副，曾做過如圖2的滑臺，臺板的材料選用鋁合金，大大減低了重量，可以提高滑軌的壽命。

圖2 重載滑臺
丁補充說，如果自動化程度高的話，還應該加個簡單的潤滑裝備；不然的話,兩個月至少要人工加潤滑護養一次；以前出差時遇到過因為潤滑泵線接反，出油量不夠多，滾珠絲杠斷掉的事故；這方面要注意寫進設備使用注意事項里。
3. 結論
直線導軌在工業應用中非常廣泛，為了提高生產效率，就需要快速移動，在此工況下要保證滑軌的壽命，一般的選擇是使用滾動摩擦副而非滑動，既解決了承重，也解決了速度的問題。但要注意的是許多直線導軌都是高副點接觸，對導向軸的表面硬度要求很高，在使用時一定要進行核算。交叉滾柱導軌為線接觸，對導軌的壽命有很大的好處。在長軸應用中可選用底部開口的直線軸承，在長軸中部增加支承點，可有效避免中間下彎的撓曲變形。
如果沒有精度可言，則只要另外使用承受壓力、防止旋轉的結構即可，不一定要用直線導軌或直線軸承。
