直線電機倒立擺（U型）是一款多功能自動控制理論實驗裝置，既可以作為倒立擺系統，又可以安裝

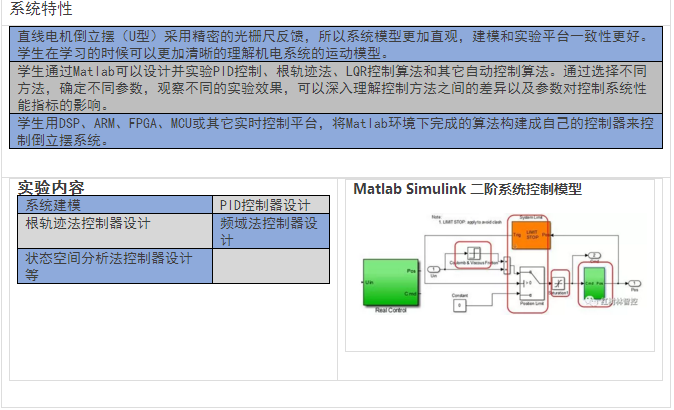

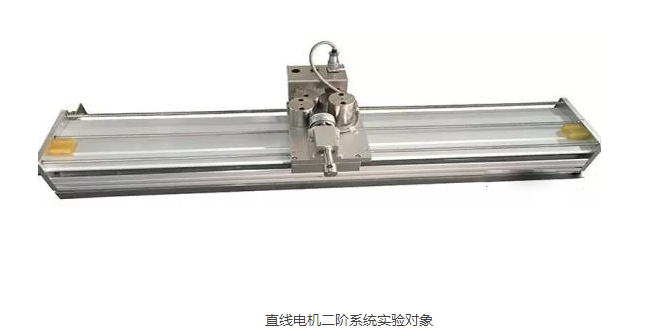

            直線電機倒立擺（U型）是單輸入單輸出系統，輸入量為小車的加速度，輸出量為小車位移。通過設計控制器控制小車的位移，使學生理解和掌握自動控制理論的基本原理和應用方法；通過選擇不同方法，確定不同參數，觀察不同的實驗效果，可以深入理解控制方法之間的差異以及參數對控制系統性能指標的影響。通過擺桿鉸鏈后方的編碼器和滑動小車的光柵編碼器，可以測量擺桿偏離法線的角度和小車的左右位移。通過設計合適的控制器來計算出滑動小車的控制量，控制直線電機運動，可以使擺桿保持垂直向上，并且小車位于滑軌設置的平衡點。直線電機二階系統以附帶配重塊及拉力彈簧的直線電機動子（小車）為被控對象，通過控制小車在滑軌上的位移，使學生了解和掌握自動控制理論的基本原理和應用方法。直線電機二階系統是一個典型的單輸入、單輸出系統，輸入量為小車的加速度，輸出量為小車位移。被控對象模型為二階欠阻尼系統（無阻尼系統）。
