直線步進電機是將電脈沖信號轉變?yōu)榻俏灰苹蚓€位移的開環控制電機，是現代數字程序控制系統中的主要執行元件，應用極為廣泛。可以通過控制脈沖個數來控制角位移量，從而達到準確定位的目的；同時可以通過控制脈沖頻率來控制電機轉動的速度和加速度，從而達到調速的目的。一般來說，實現精確線性定位的一個常用方法是通過聯軸器將步進電機和滑動絲桿副連接，搭配導向機構，通過螺紋與螺母的嚙合，將旋轉運動轉化成線性運動。



直線步進電機運用獨特的先進技術，將絲桿副和步進電機集成一體，客戶在使用時不需要安裝聯軸器，不僅節省安裝空間，而且能有效提升系統組裝效率。直線步進電機按結構可分為三種類型：外部驅動式、貫通軸式和固定軸式。



本文主要介紹貫穿軸式直線步進電機的結構原理，及其命名規則，最后闡述了它的應用優勢。



貫穿軸式直線步進電機的原理：

貫穿軸式直線步進電機將螺母與電機轉子集成為一體，絲桿軸穿過電機轉子中心。在使用時，固定絲桿并做防轉，當電機上電后轉子旋轉時，電機就會沿著絲桿做直線運動。反之，如果將電機固定，同時絲桿做防轉，那么絲桿就會做直線運動。此外，獨特的LNSM系列采用專利性的設計，兼容消間隙螺母，提供更高精度的選擇。



貫穿軸式直線步進電機命名規則：



下圖所示為貫穿軸式直線步進電機的基本結構

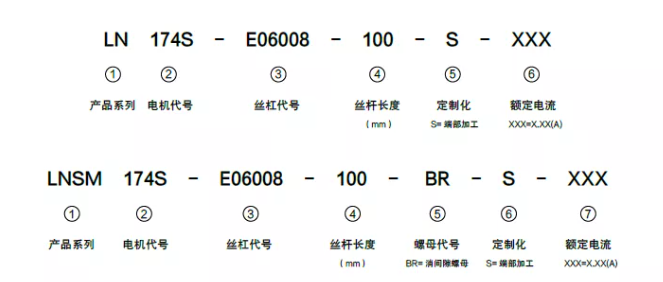

貫穿軸式直線步進電機命名規則



LN系列貫穿軸式直線步進電機具有豐富的電機、絲桿及螺母可以相互搭配，為客戶提供更符合應用需求，更穩定、可靠的直線運動解決方案。此外，LNSM系列采用獨特的專利技術，可兼容消間隙螺母（高重復精度），并且可配置更多的絲桿選項。



貫穿軸式直線步進電機的應用優勢：



對比外部驅動式直線步進電機與線性導軌搭配使用的應用場景，貫通軸式直線步進電機具有其獨特的優勢，主要體現在以下3個方面：



允許更大的系統安裝誤差：



一般情況下，若使用外部驅動式直線步進電機，如果絲桿和導軌安裝的平行度不佳，則很有可能導致系統卡滯。然而，使用貫穿軸式直線步進電機，這種致命性的問題可以得到極大的改善，因?yàn)槠湓O(shè)計的結構特性，可以允許更大的系統誤差。



不受絲桿臨界轉速的限制：

選用外部驅動式直線步進電機做高速直線運動時，通常會被絲桿的臨界轉速所限制。然而，使用貫穿軸式直線步進電機，固定絲桿并做防轉，讓電機帶動線性導軌的滑塊運行。由于絲桿是靜止的，所以在實現高速時則不會受到絲桿臨界轉速的限制。

節省安裝空間：

貫穿軸式直線步進電機，因其螺母內置在電機里邊的結構設計，不會額外占用絲桿長度之外的空間?？梢栽谕桓z桿上可安裝多個電機，電機不能互相“通過”，但是其運動是互相獨立的。因此，對于一些空間要求較為嚴苛的應用場合，是最佳的選擇。
