[直線電機]直線電機編碼器（光柵尺）怎么產生正余弦波的？
發布時間：2019-11-07 09:34:21
閱讀次數：83
文章來源：深圳博智達機器人
導讀: 直線電機編碼器（光柵尺）怎么產生正余弦波的？ 一般旋轉電機ABZ相產生4倍頻的方波的原理好理解，現在遇到直線電機在硬件層面上怎么產生正余弦波？ Plc 機械工 機電一體 自動化...
一般
旋轉電機ABZ相產生4倍頻的方波的原理好理解，現在遇到直線電機在硬件層面上怎么產生正余弦波？
Plc 機械工 機電一體 自動化 設備維修
你把圓型的光柵盤拉直來看，道理是一樣的，4倍頻是芯片處理出來的。
PLC、TTL、差分 、4-20mA 抗干擾處理。mhm-sh.com
方波低電平為0V ，高電平為正電壓，這個屬于單端信號。正余弦波為高電平等于低電平的反值（如高電平 2.5V，低電平為-2.5V）一般為DS差分信號，波形有弦波也有方波。差分信號抗干擾能力大大優于單端信號，可以有效抗共模干擾。現在編碼器、光柵尺一般都提供單端信號和差分信號輸出方案。
![[直線電機]直線電機編碼器（光柵尺）怎么產生正余弦波的？](/uploads/allimg/191107/1-19110F94152a5.jpg)

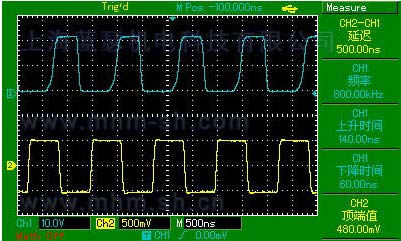

CH1 :單端信號（方波 HvTTL 0-10V）CH2 :差分信號（方波/正余弦波 Vid ≥±0.2V）

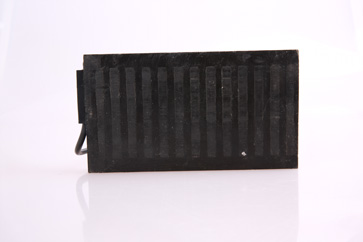

一樣是通過碼盤實現，你可以理解成這個園無限大近似于直線，同時通過碼盤刻度使光線通過碼盤后成為莫爾條紋（它類似余弦）。在通過傳感器轉換就好了。
![[直線電機]直線電機編碼器（光柵尺）怎么產生正余弦波的？](/uploads/allimg/191107/1-19110F942064E.jpg)
光柵一般原始輸出是 正余弦波，是內部細分后才是TTL數字量，你要求的 正余弦波輸出，購買光柵的時候直接選 正余弦波輸出就好了
以上就是關于"[直線電機]直線電機編碼器（光柵尺）怎么產生正余弦波的？"的詳細介紹了，更多內容關注博智達直線電機官網其他資訊！
