直線滑軌是一種能夠提供直線運動的機械結構。它可以水平使用，也可以垂直使用。它還可以組合成一種特定的運動機構，即自動化工業中通常稱為XY軸、XYZ軸等的多軸運動。機制。這個組織在不同的行業有不同的名稱。更常見的名稱是：直線滑臺、直線滑臺、電動氣缸、電動滑臺、機器人手臂、機器人等。直線滑臺通常與動力馬達一起使用。通過在滑塊上安裝其它所需工件，形成完整的輸送運動裝置，并設置合適的電機正反轉程序，實現工件的自動往復運動。從而達到批量生產和設備集約化生產的目的。

迄今為止，直線滑梯已得到發展，并廣泛應用于各種設備中。為我國裝備制造業的發展做出了不可或缺的貢獻，降低了對成套設備進口的依賴，為熱衷于裝備研發和制造的工程師帶來了更多的機會。直線滑軌目前用于測量、激光焊接、激光切割、涂膠機、噴霧機、沖床、點膠機、小型數控機床、雕刻銑床、樣品繪圖儀、切割機、轉印機、分揀機、試驗機和適合教育的場所。

主分類編輯器

目前廣泛使用的直線滑軌可分為同步帶式滑軌和滾珠絲杠式滑軌。

同步帶式直線滑軌的主要部件有：皮帶、直線導軌、鋁合金型材、聯軸器、電機、光電開關等。

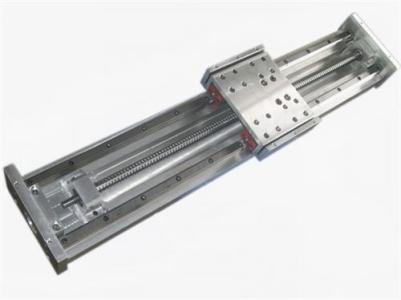

滾珠絲杠式直線滑軌的主要部件有：滾珠絲杠、直線導軌、鋁合金型材、滾珠絲杠支架、聯軸器、電機、光電開關等。

正時皮帶類型

同步帶式工作原理：皮帶安裝在直線滑臺兩側的驅動軸上，作為動力輸入軸，皮帶上固定有增加設備工件的滑塊。當有輸入時，通過驅動皮帶移動滑塊。

通常，同步帶式直線滑臺都有具體的設計，并能控制皮帶單側運動的張力，方便設備在生產過程中的調試。東莞高工同步帶式直線滑臺的彈性控制在直線滑臺上。左右兩側一般由螺釘控制。

正時帶式直線滑臺可根據不同的負載要求增加剛性導軌，提高直線滑臺的剛度。不同規格的直線滑軌有不同的載荷極限。

同步帶式直線滑軌的精度取決于同步帶的質量和加工工藝的結合。功率輸入的控制也會影響其精度。東莞高工直線滑軌精度普遍高于0.1mm。生產過程要求生產線可以使用所需的同步帶直線滑道進行控制。



一。滾珠絲杠副是將旋轉運動轉化為直線運動或?qū)⒅本€(xiàn)運動轉化為旋轉運動的理想產品。滾珠絲杠由螺釘、螺母和滾珠組成。其作用是將旋轉運動轉化為直線運動，是滾珠絲杠副的進一步延伸和發展。這一發展的意義在于將軸承從滾動作用轉變?yōu)榛瑒?dòng)作用。滾珠絲杠副由于摩擦阻力小，廣泛應用于各種工業設備和精密儀器中。在高負載條件下可以實現高精度的直線運動。

2.直線導軌，也稱為滑軌、直線導軌和直線滑軌，用于直線往復應用。它們比直線軸承具有更高的額定載荷，并能承受一定的扭矩，在高載荷條件下達到高精度。直線運動。結構，高精度；精密級導板，

三。鋁合金型材鋁合金型材滑臺外形美觀，設計合理，剛性好，性能可靠。它是組合機床和自動線的基本動力元件具有較好的動態性能。滑臺剛性高，熱變形小，進給穩定。高，從而確保加工（負載）下的實際精度。

外部結構分類

打開和關閉。

開式：直線滑塊受力部分主要集中在中下部和兩側，傳動部分外露。

封閉式：直線滑塊受力部分主要集中在外部材料上，傳動部分封閉。

內部結構分類

正時皮帶和滾珠絲杠。

同步帶式：直線滑臺的傳動方式由皮帶和直線導軌完成。

滾珠絲杠式：直線滑臺的傳動方式由滾珠絲杠和直線導軌完成。
