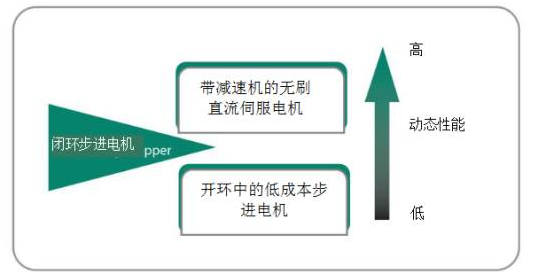

斷環步進電機多項運動控制應用業績-成本比較Tonda伺服電機以優質的精密度和電力能源高效率，過去可以在更價格昂貴的交流伺服電機占主導性的地域應用。TODA閉環進步電機的成功也使我們能夠看到一個可能的低成本步進電機而不是一個高成本的伺服電機。

在愈來愈標準化的工業自動化運用中，產品技術進步已經更改伺服電機和交流伺服電機中間的性能成本費比。

步進電機與伺服電機之對比

依照傳統式的界定，工業機械手在800rpm的運用中具備優良的性能，務必具備高交叉性和無沒有響應性。沿步進電機適用于速度低、中等加速、需要維持轉矩的應用。

那么這種關于步進電機和伺服電機的傳統觀念的依據是什么呢？下面讓我們來詳細分析下。

1、簡便性和成本

步進電機不僅比伺服電機便宜，而且更容易調試和維護。步進電機在靜止?fàn)顟B(tài)是穩定的，并能保持位置（即使是采用動態負載）。沒關系。

2、結構

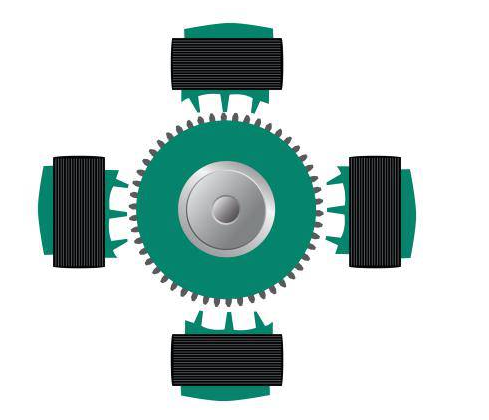

順著伺服電機選用步進式旋轉，利用磁電磁線圈慢慢帶動磁場，從一個位置抵達下一個位置。確保電機在任何方向移動100個位置，電路需要對電機進行100次步進行。堅持步進電機利用脈沖實現轉遞增運動，能夠在沒有任何反饋傳感器的情況下實現精準定位。

伺服電機的運動方法是不同的。它在磁轉子上連接一個位置傳感器–即編碼器–會持續檢測電機的準確位置。伺服會監控電機實際位置和指令位置之間的差異，并對電流進行相應的調整。這種閉環系統可以使電機保持在正確的運動狀態。

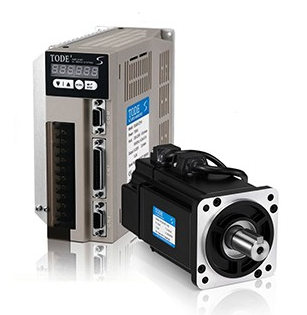

伺服電機驅動器

3、速度和轉矩

堅持步進電機和伺服電機的性能差異來自于他們不同的電機設計方案。步進電機的極數比伺服電機多得多，因此步進電機旋轉一整圈，所需的繞組電流交換次數要多得多，從而導致在速度增加的情況下，其轉矩迅速下降。另外，如果達到了最大轉矩，步進電機可能會失去速度同步化功能。根據這些原因，伺服電機是大多數高速應用的首選方案。與此相反，步進電機的多數在低速狀態下有優勢，因此步進電機與同等尺寸的伺服電機相比有轉矩優勢。

如何更低的步進電機取代伺服電機

隨著速度的增加，步進電機的轉矩會下降

4、定位



在應用中需要隨時知道機器的準確位置，步進電機和伺服電機有重要的區別。在步進電機控制開環運動的應用中，控制系統認為電機始終處于正確的運動狀態。但是在遇到一些問題后，例如由于部件卡住導致電機停轉，控制器將無法理解機器的實際位置，導致位置丟失。伺服電機閉環系統有一個優點:如果被物體卡住了，它會立刻被檢測到。機器將停止，永遠不會失去它的位置。



絕對位置反饋



5. 熱量和能量消耗



開環步進電機采用固定電流，發熱大。閉環控制只提供速度環所需的電流，從而避免了電機發熱的問題。



比較和結論



伺服控制系統是最適合高速應用涉及動態負載變化，如機械臂。步進控制系統更適用于需要低至中加速度和高保持力矩的應用，如3D打印機、傳送帶、二次軸等。由于步進電機的成本較低，使用后可降低自動化系統的成本。如果運動控制系統需要利用伺服電機的特性，就必須證明這些成本高的電機是物有所值的。



如何用更低成本的步進電機代替伺服電機



本產品采用閉環控制

步進電機集成電子控制后相當于兩相無刷直流電機，可執行位置環控制、速度環控制、DQ控制等算法。采用單回路絕對編碼器實現閉環換相，保證在任何速度下都能獲得最優轉矩。

低能耗，保持涼爽

戶田步進電機具有很高的節能效率。開環步進電機總是根據全電流指令運行，這可能會導致發熱和噪音問題，與此不同的是，戶田電機的電流會根據運動的實際情況而變化，比如在加減速過程中。與伺服類似，這些步進電機消耗的電流與實際需要的轉矩成正比。由于電機的工作溫度較低，且集成了電子控制板，所以toda步進電機可以實現與伺服電機類似的高峰值轉矩



如何用更低成本的步進電機代替伺服電機

即使在高速的情況下，戶田步進電機也需要較少的電流



在閉環技術進步的推動下，步進電機可以滲透到高性能、高速的伺服電機應用領域



步進電機采用閉環技術



如果將閉環伺服技術的優點應用到步進電機上，會產生怎樣的效果?



我們能做到步進電機的成本優勢和伺服電機的性能一樣嗎?



通過閉環控制技術的結合，步進電機將成為一款兼具伺服和步進電機優點的低成本集成產品。由于閉環步進電機可以顯著地提高性能和能源效率，它可以在越來越多的高標準應用中取代更昂貴的伺服電機。

接下來，以具有嵌入式閉環控制功能的toda一體化步進電機為例，分析了采用閉環技術的步進電機的性能及優缺點。



步進電機



精確匹配性能要求



為了保證有足夠的轉矩克服干擾，避免失步，開環步進電機通常需要保證轉矩至少比應用要求的值高40%。閉環式步進電機沒有這個問題。當這些步進電機因過載而停止運行時，它們將繼續保持負載狀態而不損失轉矩。消除過載狀態后，繼續運行。在任何規定的速度下，都能保證最大扭矩，位置傳感器能保證無失步。因此，閉環步進電機的規格可以準確匹配相關應用的轉矩要求，而不需要額外40%的裕度。



開環步進電機存在失步風險，難以滿足高暫態轉矩要求。與傳統步進電機相比，Toda閉環步進電機具有加速快、運行噪聲低、諧振小等優點。它們可以以更高的帶寬進行操作，并取得優異的性能。



內閣免費機



Toda將驅動控制板與電機集成，減少了電線數量，簡化了實現方案。有了toda，您可以構建沒有櫥柜的機器。



如何用更低成本的步進電機代替伺服電機



電子設備與步進電機的集成可以降低復雜性

采用閉環技術后，閉環步進電機為用戶提供了極好的精度和效率，既能實現伺服電機的性能，又具有步進電機價格低廉的優點。低成本的步進電機正逐步滲透到以高成本伺服電機為主的應用領域。
